重新定義大型工業滾筒表面微雕：將超精密 3D 紋理無縫包覆於長達 4.7 公尺的重型滾筒上。

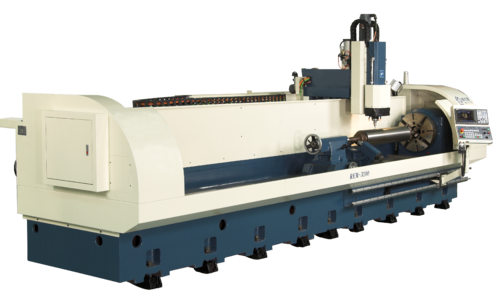

四軸滾輪高速 CNC 加工機：技術與應用總覽
- 核心技術： 重型車床式床身結合四軸同動高速銑削能力。
- 極致擴充性： 頂針中心距離可從 600mm 擴展至驚人的 4,760mm (REM-4100 型號)。
- 關鍵應用： 壓花輪、印刷滾筒、壓延滾筒，以及 EV 鋰電池極片壓延輥。
- 製程焦點： 重型圓柱工件的高速 3D 表面微雕、複雜溝槽與微型凹穴 (Dimple) 加工。
在重型工業滾筒的曲面上加工複雜幾何圖案，面臨著獨特的製造挑戰：必須在巨大的工件重量與微米級的表面精度之間取得平衡。REM 四軸滾輪高速 CNC 系列正是為克服此痛點而生。透過整合高剛性旋轉軸 (C 軸) 與堅固尾座，並搭載 30,000 RPM 銑削主軸，本機能將複雜的 2D/3D 刀具路徑完美包覆於巨型滾筒上。它徹底消除了傳統車銑複合機常見的震紋與對位問題，確保在整個滾筒長度上實現絕對的節距精度與鏡面級光潔度。
核心工程優勢：力量與微米精度的完美結合
專為應對極端長徑比而設計，REM 系列在連續重型滾筒微雕加工中提供毫不妥協的穩定性：
巨型加工範圍
提供從 900mm 到 5,300mm 的高度模組化 X 軸行程。最大旋徑達 600mm，尾座距離最高達 4,760mm，可輕鬆容納業界最長的壓延與印刷滾筒。
30,000 RPM 高速主軸
由高扭力 6.4KW HSK-E40 主軸驅動，轉速高達 30,000 RPM。此高速切削 (HSC) 能力確保在微雕紋理時擁有卓越的排屑與鏡面加工效果，大幅縮減人工拋光時間。
重型旋轉剛性
± 360° 連續 C 軸夾頭採用無背隙傳動系統設計。搭配巨型尾座，可有效防止重型鍛件在劇烈銑削時發生偏轉與微震動，確保完美對心。
四軸同動補間技術
相容各大頂級控制器 (MITSUBISHI, FANUC, SIEMENS)，機台無縫同步 X、Y、Z 與 C 軸。允許將標準的平面 CAD/CAM 刀具路徑完美映射並包覆至圓柱座標系統上。
專屬應用：為高價值滾筒而生
REM 系列是製造商生產需要複雜表面改質之精密工業圓柱體的決定性解決方案：
- 壓花與壓延滾筒： 為塑膠、合成皮與衛生紙產業，甚至食品業 (餅乾壓模)，雕刻複雜的 3D 皮革、木紋或幾何紋理。
- 鋰電池極片壓延輥： 在電動車 (EV) 電池製造所使用的壓延輥上加工超精密微溝槽，確保極片厚度絕對均勻。
- 印刷與網紋滾筒： 應用於柔版與凹版印刷，精準銑削載墨網穴與凹點圖案。
- 紡織與不織布機械： 製造醫療級防護衣、尿布與工業織物所需之重型熱壓合與打孔滾筒。
滾筒加工常見問題 (FAQ)
為什麼選擇這台專用滾筒 CNC，而不是具備動力刀塔的標準車床 (車銑複合機)？
雖然標準 CNC 車床在車削方面表現優異，但其「動力刀塔」的主軸轉速通常無法達到微雕所需的極高轉速。我們的 REM 系列顛覆了這個概念：它本質上是一台建構在車床式床身之上的高速銑床 (配備 30,000 RPM HSK-E40 主軸)。這提供了壓倒性的銑削剛性、更快的複雜紋理加工週期，以及標準車銑複合機絕對無法達成的無瑕表面光潔度。
如何防止長達 4 公尺的滾筒在加工過程中下垂變形？
加工高長徑比 (長度 vs. 直徑) 的滾筒，自然會面臨重力導致的下垂與諧波震動。REM 系列採用巨大且具備吸震能力的鑄鐵床身，搭配重型可調式尾座與選配的中心架。這能在工件的兩端與中心提供絕對剛性的支撐，保證即使在 4.7 公尺滾筒的最末端進行銑削，也能達成零偏轉。
控制器能自動將平面的 2D 紋理映射到圓柱體表面嗎？
可以的。透過採用 SIEMENS 或 FANUC 等頂級控制器，本機具備先進的圓柱補間 (Cylindrical Interpolation) 功能。您的程式設計師只需在標準的 2D 平面 (X/Y) 上設計複雜紋理或凹穴圖案，控制器的軟體便會自動包覆並計算出同步的四軸 (X/Z/C) 刀具路徑，確保圖案完美且無變形地分佈於滾筒圓周上。
